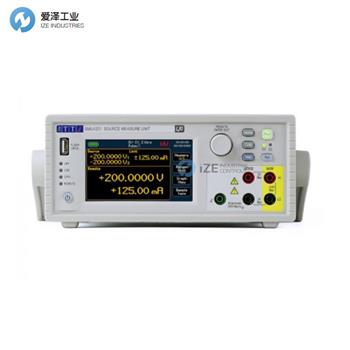

AIM-TTI測量單元SMU4201技術參數
Temperature coefficient (5° – 18° C and 28° – 40° C) | ± (0.15 x accuracy spec) / °C |
Output power | 25W four quadrant source or sink operation. |
Overrange | 105% of source and measure range |
Voltage Limits (compliance) | Bipolar limit with single setting. Maximum includes 105% overrange, minimum is 10% of selected manual range, accuracy same as voltage measurement, 5 digit Resolution. |
Current Limits (compliance) | Bipolar limit with single setting, user settable 20nA to 3.15A. Maximum includes 105% overrange, minimum is 10% of selected manual range, accuracy same as current measurement, 5 digit Resolution. |
Voltage Dropout (load modes) | Accuracy same as voltage measurements ±1 digit, 5 digit Resolution, 5% Hysteresis (1mV minimum)Only |
Pulse Width | User settable 200μs minimum with 10μs resolution. |
Wideband Noise (Voltage source) | SMU4201 <21V: <2mV (RMS, 10Hz – 20MHz) |
Source Settling Time Delay | User settable 100μs minimum with 10μs resolution. |
AIM-TTI測量單元SMU4000系列產品介紹
SMU4000 Series
Source Measure Unit with 20 and 200V versions
4-quadrant Source, Sink & Measure
0.015% basic accuracy with 6? digit resolution.
Sense terminals for 4 wire operation and guard capabilities
PowerFlex technology: up to ±210V, up to ±3.15A (SMU4201) or up to ±21V, up to ±3.15A (SMU4001), 25W power envelope.
0.1μV & 100fA resolution
Fast measurement speeds up to 200μs (5k/s)
Continuous or pulsed high speed outputs with Linear/Log or arbitrary list sweeps
Compact size
Internal memory, up to 100k measurements, up to 100k steps
‘SMU Link’ allows two SMUs to be linked together for synchronous operation (optional accessory)
Full control of multiple units with Test Bridge SMU Windows software (free download)
SMU4000系列
20V和200V版本的源測量單元
4象限源、匯和測量
0.015% 基本精度，6? 位分辨率。
用于4線操作和防護功能的傳感端子
PowerFlex技術：高達 ±210V，高達 ±3.15A (SMU4201) 或高達 ±21V，高達 ±3.15A (SMU4001)，25W 功率范圍。
0.1μV 和 100fA 分辨率
高達 200μs (5k/s) 的快速測量速度
具有線性/對數或任意列表掃描的連續或脈沖高速輸出
緊湊的尺寸
內部存儲器，最多 100k 次測量，最多 100k 步
“SMU Link”允許將兩個 SMU 鏈接在一起以進行同步操作（可選附件）
使用 Test Bridge SMU Windows 軟件（免費下載）完全控制多個單元
AIM-TTI測量單元其他常用型號：
AIM-TTI SMU4201
AIM-TTI SMU4001
AIM-TTI measuring unit NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于AIM-TTI測量單元SMU4201的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for AIM-TTI products, please feel free to dial 0086-21-3100 6702/ send request email to sales@www.agcjj.cn / browse our website:www.www.agcjj.cn.
