OPTO22電源板B4簡介
Introduction
The Pamux? B4 is an addressable digital brain board that can control up to 32 input or output points in distributed I/O applications.
The B4 is designed for use with the G4PB32H mounting rack for single-point digital I/O, or the PB32HQ mounting rack for quad pak digital I/O (four points of I/O per module).
The B4 features a 70-pin header connector to attach to a digital I/O mounting rack. Up to 16 B4 brain boards may be linked on a single Pamux bus to control up to 512 points of digital I/O. Each B4 requires 5 VDC ± 0.1 V @ 0.5 A (plus an additional 0.5 A if a terminator board is installed).
This document describes how to install the B4 digital I/O brain board on a compatible mounting rack. It discusses all B4 configuration issues, including how to set jumpers for the address, watchdog, and reset line. It also explains how to install a Terminator board when a B4 station is at one end of a Pamux system. Finally, it describes the LED indicators on the B4 and provides information on Opto 22 product support.
Installing the B4 on a Mounting Rack

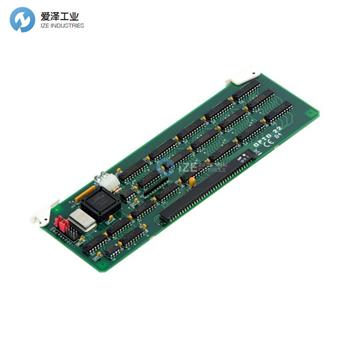

The B4 brain board measures 9.25 by 2.9 inches. It includes a 70-pin box connector along its bottom edge to attach to a digital I/O mounting rack. Two levers are located on opposite corners of the board. These levers operate with the card guides on the mounting rack to hold the brain board in place or to help release it from the rack.
介紹
Pamux? B4 是一款可尋址數字腦板，可控制分布式 I/O 應用中多達 32個輸入或輸出點。
B4 設計用于與用于單點數字 I/O 的 G4PB32H 安裝架或用于四包數字 I/O（每個模塊四個 I/O 點）的 PB32HQ 安裝架配合使用。
B4 具有 70 針接頭連接器，可連接到數字 I/O 安裝架。 一條Pamux 總線上最多可連接 16 個B4 腦板，以控制最多 512個數字 I/O 點。 每個 B4 需要 5 VDC ± 0.1 V @ 0.5 A（如果安裝了端接器板，則需要額外的 0.5 A）。
本文檔介紹了如何將 B4 數字 I/O 腦板安裝在兼容的安裝架上。 它討論了所有 B4 配置問題，包括如何設置地址、看門狗和復位線的跳線。它還說明了當 B4 站位于Pamux 系統的一端時如何安裝終結器板。 最后，它介紹了 B4 上的 LED 指示燈并提供了有關Opto 22 產品支持的信息
在安裝架上安裝 B4
B4 大腦板的尺寸為 9.25 x 2.9 英寸。它的底部邊緣有一個 70 針盒式連接器，可連接到數字 I/O 安裝架。 兩個控制桿位于板的相對角。 這些控制桿與安裝架上的卡導軌一起操作，以將腦板固定到位或幫助將其從機架上釋放。
常用備件OPTO22電源板部分型號：
OPTO22 B4
OPTO22 PB4
OPTO22 G4PB4
OPTO22 PB4H
OPTO22 PB4R
OPTO22 PB4AH
OPTO22 G4PB4R
OPTO22 G4EB2
OPTO22 G4PB32H
OPTO22 PB32HQ
OPTO22 G4D32EB2-UPG
OPTO22 G4D32EB2
OPTO22 E1
OPTO22 E2
