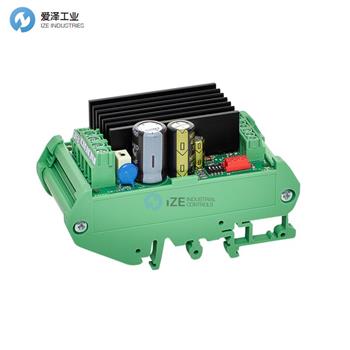

CONCENS控制器C2-20-PCB-00-0013-00技術參數
產品系列：C2 = C2 系統
類型：20 = C2-20
選項：PCB = 僅電路板
預留：00 = 標準
配置：0013 = Con50，24 V直流供電
型號ID：00 = 所有標準型號
Product series:C2 = C2 system
Type:20 = C2‐20
Option:PCB = Board only
For future use:00 = Std.
Configuration:0013 = Con50, 24 VDC
Type ID:00 = All standard
CONCENS控制器C2-20系列介紹
C2-20 執行器控制器通過簡便且靈活的集成，為執行器提供先進的定位和控制功能。該控制器專為配合Concens電氣直線執行器設計，適用于需要精確定位的應用。
C2-20具有可調節的啟動和停止斜坡，實現平穩啟動和停止。僅支持使用霍爾效應傳感器的執行器。
正反向的可調電流限制保護電機免受過流損害。在學習模式下，控制器會統計一次完整行程中的霍爾脈沖數，從而確保在正常操作中的高定位精度。
執行器位置由輸入電壓（0-5.4V或0-10.8V）控制。參數設置如電流限制值、斜坡時間、速度等，均可通過C2-PROG界面單元或連接到電腦的C2-USB“加密狗”進行調節，二者都需連接到PCA上的紅色連接器。
本資料僅適用于C2-20固件版本2.6（v2.6）。
The C2-20 actuator controller provides advanced positioning and control of actuators through easy and flexible integration with the application. The controller is designed to work with Concens electrical in-line actuators in applications where positioning is required. C2-20 has adjustable start and stop ramps, which make smooth starts and stops possible. The C2-20 works in conjunction with actuators with hall only.
Adjustable current limits in both directions protect the motor against overcurrent. In learning mode the number of hall pulses in a full stroke of the actuator is counted which enables accurate positioning during normal operation.
The position of the actuator is controlled by a DC voltage between 0 - 5,4 V or 0 - 10,8 V to the C2-20.Adjustments and parameter settings like current limit value, ramp times, speed etc. are set with C2-PROG interface unit or C2-USB “dongle” connected to a PC. Both must be connected to the red connector on the PCA.
This datasheet is related to C2-20 firmware version 2.6 (v2.6) only
CONCENS控制器其他常用型號：
CONCENS C2-20-PCB-00-0000-00
CONCENS C2-20-PCB-00-0011-00
CONCENS C2-20-PCB-00-0012-00
CONCENS C2-20-PCB-00-0013-00
CONCENS C2-20-PCB-00-0014-00
CONCENS C2-20-PCB-00-0015-00
CONCENS Controller NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于CONCENS控制器C2-20-PCB-00-0013-00的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
