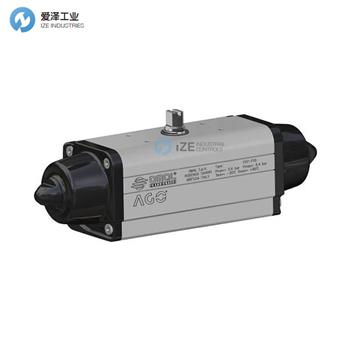

OMAL執行器SRN0015401S技術參數
Article | SRN0015401S |
Weight [kg] | 1.2 |
Torque 5,6 bar [Nm] | 15 Nm |
Air volume [dm3/cycle] | 0.09 |
Spare seal | KGGI0014 |
OMAL執行器SR系列介紹
技術特點
? 扭矩從 15 Nm 到 4000 Nm。
? 安裝法蘭符合 EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 -F25。
? 符合 EN 15714-3。
? 旋轉角度：92° (-1°, +91°)。
? 扭矩：返回扭矩僅取決于彈簧作用，不受氣源影響。彈簧有四種不同尺寸（見表）。
? 字母 SR/SRN 后的代碼編號始終對應于 5.6 bar 氣源的起動扭矩（單位：Nm）。
執行器自動關閉通過其彈簧順時針方向進行。
? 根據要求：符合指令 2014/34/EU 的 ATEX 版本。
工作條件
? 溫度：-20°C 至 +80°C。 （特殊版本：高溫：-20°C +150°C；低溫：-50°C +60°）。
? 空氣供應：5.6 bar；最大 8.4 bar。
? 驅動介質：過濾干燥壓縮空氣，不一定需要潤滑。
? 對于潤滑空氣，必須使用非清潔劑油或 NBR 兼容油。
TECHNICAL FEATURES
? Torque from 15 Nm to 4000 Nm.
? Mounting flange according to EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 -F25.
? In compliance with EN 15714-3.
? Rotation angle: 92° (-1°, +91°).
? Torque: the return torque depends on spring action only notwithstanding the air supply. The spring is provided in four different sizes (see table).
? The code numbers after the letters SR/SRN, always correspond to the breakaway torque in Nm by 5,6 bar air supply.
The actuator automatic closing takes place in clockwise direction by means of its springs.
? On request: ATEX version in conformity with directive 2014/34/EU.
WORKING CONDITION
? Temperature: from -20°C to +80°C. (Special versions: high temperature:-20°C +150°C; low temperature: -50°C +60°).
? Air supply: 5,6 bar; maximum 8,4 bar.
? Actuating media: filtered dry compressed air, not necessarily lubricated.
? In case of lubricated air, either non detergent oil, NBR compatible oil, must be used.
OMAL執行器其他常用型號：
OMAL SRN0015401S
OMAL SRN0015402S
OMAL SRN0030401S
OMAL SRN0030402S
OMAL SRN0053401S
OMAL SRN0060401S
OMAL SRN0090401S
OMAL SRN0120401S
OMAL SRN0180401S
OMAL SRN0240401S
OMAL SRN0360401S
OMAL SRN0480401S
OMAL SRN0480402S
OMAL SRN0720402S
OMAL SRN0720401S
OMAL SRN0960402S
OMAL SRN0960401S
OMAL Actuator NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于OMAL執行器505-140的疑問，請隨時與我們電聯，（021-3100 6702），我們將盡全力解決您的問題。
If you have any question for OMAL products, please feel free to dial 0086-21-3100 6702/ send request email to sales@www.agcjj.cn / browse our website: www.www.agcjj.cn.
OMAL執行器SRN0015401S參數介紹
