BEINLICH泵ZPA 1-2,50-N/1-2,50-N-L-FCV-B/R/K/STR/VT技術參數
泵數據
級數：2
理論排量 第1+2級：2.50 cm3/轉
最大進口壓力 第1+2級：0-10 bar
最大工作壓力 第1+2級：40 bar
最高高壓 第1+2級：60 bar（短期運行）
最大轉速 第1+2級：1800 rpm
吸入連接 第1+2級：G1/2
排出連接 第1+2級：G1/2
旋轉方向：從傳動軸看逆時針
設計：直齒外齒輪，自由泵軸
密封類型：單軸密封帶后備環
設計：多流泵帶中間聯軸器
環境溫度：-30°C至+60°C
*對于粘度超過800 mPas，最大轉速不適用！
材料
殼體：球墨鑄鐵1
中心板：球墨鑄鐵1
齒輪：氮化鋼
傳動軸：氮化鋼
泵軸：氮化鋼
滑動板：高性能材料1
滑動軸承：高性能材料1
密封材料：FKM
為驅動電機準備
類型：三相電機
實心軸：0.14 x 30mm
法蘭：0.160
設計 I 尺寸：B35 1 BG71 M
Pump Data
Number of Stages: 2
Theoretical Displacement St. 1+2: 2.50 cm3/rev
Maximum Inlet Pressure St. 1+2: 0-10 bar
Maximum Operating Pressure St. 1+2: 40 bar
Maximum High Pressure St. 1+2: 60 bar (short-term operation)
Maximum Speed St. 1+2: 1800 rpm
Suction Connection St. 1+2: G1/2
Discharge Connection St. 1+2: G1/2
Direction of Rotation: COUNTER-LEFT, viewed from the drive shaft
Design: Straight external gear, free pump shaft
Sealing Type: Single shaft seal with backup ring
Design: Multi-flow pump with intermediate coupling
Ambient Temperature: -30°C to +60°C
*The maximum speed does not apply to viscosities above 800 mPas!
Materials
Housing: Ductile iron 1
Center plate: Ductile iron 1
Gears: Nitriding steel
Drive shaft: Nitriding steel
Pump shaft: Nitriding steel
Gliding plates: High-performance material 1
Plain bearings: High-performance material 1
Seal materials: FKM
Prepared for drive motor
Type: Three-phase motor
Solid shaft: 0.14 x 30mm
Flange: 0.160
Design I Size: B35 1 BG71 M
BEINLICH泵ZPDA系列介紹

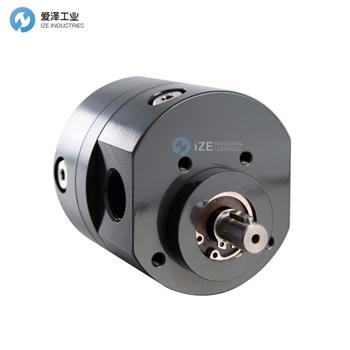

ZPDA 外嚙合齒輪泵
ZPDA 泵專為啟動-停止的計量應用而設計。低脈動齒輪設計提供恒定的流量，并能非?？焖俚亟毫?。
根據液體粘度調整的內部間隙保持在幾微米以內，以確保即使在高達200巴的高壓差下也能實現最高效率。
根據應用需求，濕潤部件可提供DLC涂層，以增加耐腐蝕性和耐磨粒性。此外，還可直接在后板安裝VSE流量計，以實現閉環控制。
性能數據
排量：0.1 至 26.0 cc/轉
速度：1 至 200 轉/分鐘
粘度：1 至 1,000,000 mPas
溫度：-20°C 至 +150°C（標準版）
特殊設計可用于不同的溫度。
工作壓力：最大200bar（取決于轉速和粘度）
應用領域
不含填料的介質計量：聚氨酯、異氰酸酯、聚醇、催化劑、添加劑、硅樹脂、燃料、粘合劑、油類、熱熔膠、涂料
ZPDA external gear pump
ZPDA pumps are specifically designed for start-stop dosings. The low pulsation gear design provides constant flow with very rapid pressure build-up.
Internal clearances based on fluid viscosities are held within a few microns to insure the highest efficiency possible, even at high differential pressures up to 200 bar.
Depending on the application, DLC coatings are available for the wetted parts to provide additional corrosive resistance and abrasive particle resistance as well. Direct mounting of a VSE flow meter on the rear plate is also available for closed loop control.
Performance data
Displacements 0.1 up to 26.0 cc/rev
Speed 1 up to 200 rpm
Viscosity 1 up to 1,000,000 mPas
Temperature -20°C up to +150°C (standard version)
Special designs are available for deviating temperatures.
Operating pressure max. 200 bar (depending on rotation speed and viscosity)
Application areas
Dosing of media without fillers: polyurethanes, isocyanate, polyol, catalyst, additives, silicones, fuels, adhesives, oils, hotmelt, paints
BEINLICH泵其他常用型號：
BEINLICH ZPA 1-2,50-N/1-2,50-N-L-FCV-B/R/K/STR/VT
BEINLICH ZPDA 1-1,20-EE-R-FCV/HK-0/R/K/3F-SP/SC
BEINLICH ZPDA 1-0,60-EE-R-FCV/HK-1/R/K/3F-SP/SB
BEINLICH ZPDA 1-4.80-EE-R-F/HK-0/3F-SP/SC
BEINLICH PUMP NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于BEINLICH泵ZPA 1-2,50-N/1-2,50-N-L-FCV-B/R/K/STR/VT的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for BEINLICH products, please feel free to dial 0086-21-3100 6702/ send request email to sales@www.agcjj.cn / browse our website:www.www.agcjj.cn.
