DYMAX點膠系統eco-PEN450技術參數
性能 | 規格 |
尺寸 | 長度210 mm，29 x 29 mm，? 33 mm |
重量 | 約410克 |
材料橫向進給 | 1/8英寸圓柱形惠氏管螺紋DIN/ISO 228 |
材料出料 | 帶O形環的盧爾鎖，專利產品 |
最小工作壓力 | 0 bar，自流平流體 |
最大工作壓力 | 0至6 bar輸入壓力，非自流平流體 |
最大投料壓力 | 16至20 bar |
固有氣密性1 | 約2 bar（基準介質在20°C時約為10 mPas） |
與介質接觸的部分 | HD-POM / 不銹鋼 |
密封 | 高分子聚乙烯、Vischem |
靜態密封 | 氟橡膠O形環（介質）NBR（灰塵） |
電機 | 18 - 24 V DC，增量編碼器，行星齒輪 |
工作條件 | +10°C至+40°C，氣壓為1 bar |
介質溫度 | +10°C至+40°C |
存儲環境 | 干燥無塵，-10°C至+40°C |
每轉的大致投料量 | 每轉0.05毫升 |
投料精確度2 | ± 1% |
重復精確度 | > 99% |
最小投料量 | 0.004毫升 |
體積流量3 | 每分鐘0.5至6.0毫升 |
1 最大投料壓力和固有氣密性將會隨著粘度減小而減小，并隨著粘度增大而增大。 | |
2 體積定量投料作為相對于點膠機一次轉數的絕對偏差。這取決于投料介質的粘度。 | |
3 體積流量取決于粘度和基本壓力。 | |
DYMAX點膠系統eco-PEN450產品介紹

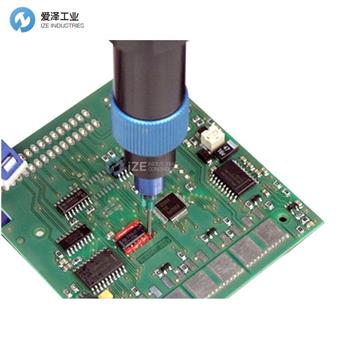

ViscoTec eco-PEN450點膠系統是一個旋轉式全密閉位移系統，非常適用于實現低至中等粘度材料的精準涂布量。該點膠筆采用自密封式轉子/定子設計。通過嚴格控制轉子轉動，在定子內進行介質位移輸送，確保在點膠材料不發生任何變化的情況下實現精準點膠。相比齒輪泵、螺桿泵和驅動計量系統等替代容積式平臺，螺桿機制可將施加在介質上的剪應力降至最低。此外，eco-PEN450的回吸功能確保了材料或介質切斷的清潔性和可控性，同時防止出現后期液滴問題。該系統能夠為膠點和膠珠應用提供最大的點膠量精度。應用速度可相應配合軌道速度，從而提供精確的接縫密封。
適用于實現低至中等粘度材料的涂布，包括紫外線光固化膠粘劑、油脂、油墨和醫用液體。典型應用包括微膠點、膠點、膠珠和灌封等。
特點
真正的體積定量投料
粘度自動投料
基本壓力無關型投料
無閥型密閉
用于實現清潔截斷的回吸功能
易于清潔
可控投料流
投料壓力范圍16 - 20 bar
