BAUMER編碼器HOG71系列技術資料
技術數據 – 電氣參數 | |
電源電壓 | 9...26 VDC |
電流消耗（無負載） | ≤100 mA |
每圈脈沖數 | 64 … 2048 |
相移 | 90 ° ±20° |
占空比 | 40…60 % |
參考信號 | 零脈沖, 寬度 90° |
感應原理 | 光電 |
輸出頻率 | ≤120 kHz |
輸出信號 | A, B, C + 反相 |
輸出方式 | HTL |
抗干擾性 | EN 61000-6-2 |
輻射干擾 | EN 61000-6-3 |
認證 | CE UL 認證 / E217823 |
技術數據 – 機械參數 | |
尺寸（法蘭） | ?60 mm |
軸類型 | ?12...14 mm 盲孔 |
允許軸負載 | ≤30 N軸向 |
防護等級（EN 60529） | IP 66 |
運行速度 | ≤10000 rpm (機械) |
典型運行轉矩 | 1 Ncm |
轉子慣量 | 55 gcm2 |
材質 | 外殼: 鑄鋁合金 |
工作溫度 | -20...+85 °C |
耐抗性 | IEC 60068-2-6 |
防爆認證 | II 3 G Ex nA IIC T4 Gc X (氣體) |
連接 | 接線盒式連接 |
近似重量 | 280 g |

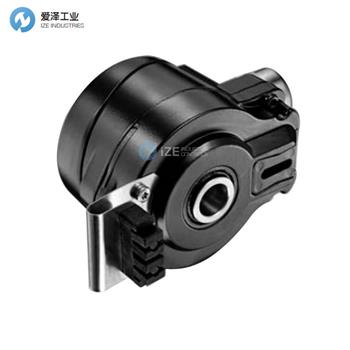

BAUMER編碼器HOG71系列介紹
增量式編碼器
盲孔?12 mm和?14 mm
盲孔型，孔徑 ?12...14 mm
光感應原理
緊湊堅固的壓鑄外殼
內部連接端子
邏輯電平TTL和HTL
邏輯電平TTL帶調壓器UB 9...26 VDC
極強的抗沖擊和抗振動性
高防護等級：IP 66

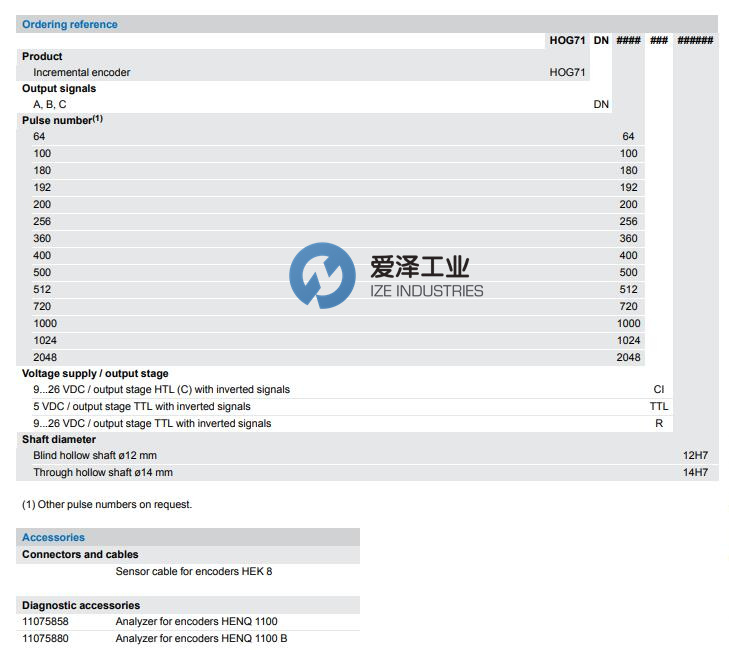

選型參考

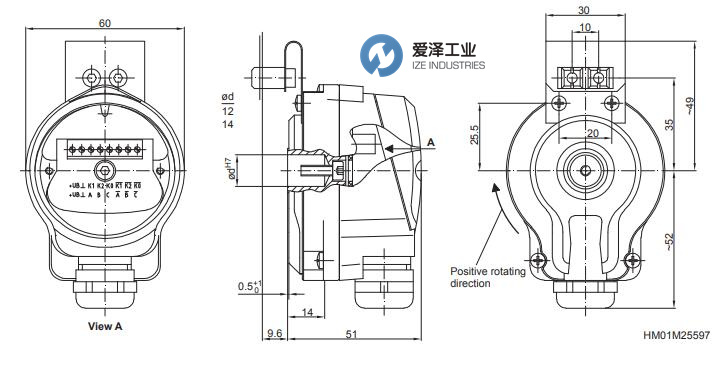

外觀尺寸
BAUMER編碼器HOG71系列其他型號：
BAUMER HOG71DN720TTL
BAUMER HOG71DN512CI
BAUMER HOG71DN1024TTL
BAUMER HOG71DN1000TTL
BAUMER Encoder NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于BAUMER編碼器HOG71DN1024CI的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for BAUMER products, please feel free to dial 0086-21-3100 6702/ send request email to sales@www.agcjj.cn / browse our website: www.www.agcjj.cn.
BAUMER編碼器HOG71DN1024CI產品介紹
