SPM振動傳感器TRV系列技術參數
Technical data | |
Nominal sensitivity, main axis: | 4.0 mV/m/s2 |
Transverse sensitivity: | max. 10% |
Typical base strain sensitivity: | 0.01 m/s2/μ strain |
Linear frequency range: | 2 to 5000 Hz |
Max. peak acceleration: | 600 m/s2 |
Temperature range: | -20° C to +125° C (-4° F to +260° F) |
Power requirements: | 12–24 V, 2–5 mA |
Casing: | Stainless acid proof steel, |
Design: | Sealed |
Connector tightness | IP65 with TNC connector |
Weight: | 135 grams (5 oz) |
Connector type: | TNC |
Torque limit: | 10 Nm (7.4 lbf · ft) |
Bias point: | 6 to 12 V (typ 8 V) |

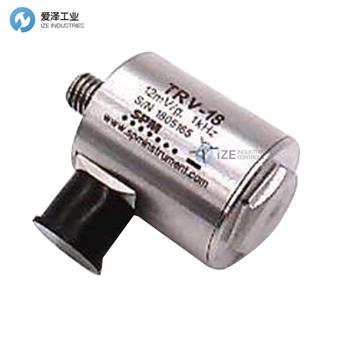

SPM振動傳感器TRV系列介紹
傳感器 TRV-20 和 TRV-21 是帶有內置前置放大器的壓縮型壓電加速度計，專為工業機械的振動監測而設計。 該傳感器與 CMS 系統（測量單元 VCM）和手持式儀器 Leonova 一起永久安裝。 傳感器和測量單元之間的電纜長度不超過50 m（165 英尺）。
傳感器安裝在機器上光滑平坦的表面上。 TRV-20 的螺紋尺寸為 M8，TRV-21 的螺紋尺寸為 UNF 1/4"-28。傳感器附帶三個墊圈，用于調整連接器角度。每個墊圈將傳感器旋轉 90°。同軸電纜（SPM 90005-L 或 帶有 TNC 連接器的 90267-L) 必須用靠近傳感器的夾子固定。
在潮濕環境中，請使用密封 TNC 電纜插頭 SPM 13008 以防止電纜腐蝕。 對于電氣絕緣，請使用絕緣安裝腳 TRX-18/19。
The transducers TRV-20 and TRV-21 are piezo-electric accelerometers of compression type with built-in preamplifier, designed for vibration monitoring of industrial machinery. The transducers are used in permanent installations with the CMS System (measuring unit VCM) and with the hand-held instrument Leonova. The cable length between the transducer and the measuring unit is max. 50 m (165 ft).
The transducer is mounted against a smooth, flat surface on the machine. TRV-20 has thread size M8 and TRV-21 has UNF 1/4"-28. The transducers are delivered with three washers for adjusting the connector angle. Each washer turns the transducer 90°. The coaxial cable (SPM 90005-L or 90267-L) with TNC connector must be secured with a clamp close to the transducer.
In moist environments, use sealing TNC cable plugs SPM 13008 to prevent cable corrosion. For electric insulation, use insulated installation foot TRX-18/19.
SPM振動傳感器TRV系列其他常用型號：
SPM TRV-20
SPM TRV-21
SPM VIBRATION TRANSDUCER NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SPM振動傳感器TRV-20的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for SPM products, please feel free to dial 0086-21-3100 6702/ send request email to sales@www.agcjj.cn / browse our website:www.www.agcjj.cn.
SPM振動傳感器TRV系列TRV-20技術參數及介紹
