MICROE編碼器M1500系列技術參數
Specifications of Mercury? Series M1500 | |
Dimensions | 20.6 x 12.7 x 8.4 mm |
Interface, Digital | A-quad-B with index |
Interpolation | up to 40x in sensor |
Resolutions | 6.6K to 655K CPR |
Accuracy Class | up to +/- 2 arc-seconds |
Max Speed | 13,000 rpm |
Operating Environment | Atmospheric |
Grating Compatibility | |
R | |
Highest Accuracy Class | +/- 2 arc-seconds |
Diameters | up to 108mm |
Index | Yes |
Material | Soda lime glass |
Coefficient of Thermal Expansion | 8ppm/°C |
Mounting | Hub |
MICROE編碼器M1500系列介紹

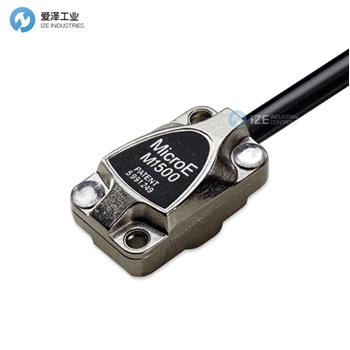

Mercury 1500 編碼器系統包括傳感器、雙屏蔽電纜、選擇的連接器以及線性或旋轉玻璃尺。
標準功能
? 具有超低Z高度的小型傳感器； 埋頭螺釘安裝
? 傳感器尺寸為 8.4 毫米（高）x 12.7 毫米（寬）x 20.6 毫米（長），重量為 1.6 克
? 提供 15 針標準 D 連接器或微型連接器
? A-quad-B 輸出和索引窗口
? 工廠設置插值x4、x8、x20、x40，分辨率為5μm 至0.50μm（線性）； 6,600 CPR 至 655,000 CPR（旋轉）
? 整個系統具有 EMI 屏蔽功能
? 雙向索引信號
? 玻璃刻度中心或末端的索引標記（線性）
? 對齊工具可實現快速設置
The Mercury 1500 encoder system includes the sensor, double shielded cable, your choice of connector, and either a linear or rotary glass scale. Mercury’s space-saving, integrated configuration gives OEM system designers a breakthrough in performance.
Standard features
? Small sensor with ultra-low Z height; flush screw mounting
? Sensor is 8.4mm (H) x 12.7mm (W) x 20.6mm (L) and weighs 1.6g
? Available with 15 pin standard D connector or micro-connector
? A-quad-B output and Index window
? Factory set interpolation x4, x8, x20, x40 for resolutions of 5μm to 0.50μm (linear); 6,600 CPR to 655,000 CPR (rotary)
? Entire system is EMI shielded
? Bi-directional index signal
? Index mark at the center or end of the glass scale (linear)
? Alignment Tool enables fast set up

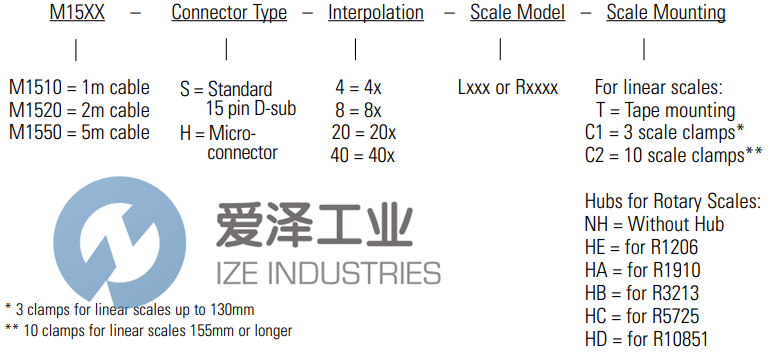

MICROE編碼器M1500系列選型
MICROE編碼器M1500系列其他常用型號：
MICROE M1510-S-40-R1910-HA
MICROE M1510-S-8-L55-C1
MICROE M1520-40
MICROE M1520-20
MICROE M1510H-04
MICROE M1520H-04
MICROE M1550H-04
MICROE M1510H-08
MICROE M1520H-08
MICROE M1550H-08
MICROE M1510H-20
MICROE M1520H-20
MICROE M1550H-20
MICROE M1510H-40
MICROE M1520H-40
MICROE M1550H-40
