方向控制閥是指能夠控制氣體或流體方向或通斷的工作閥，電磁閥是方向控制閥的一種。我們常會聽到諸如“兩位三通”、“兩位五通”，那么這里的“通”和“位”究竟代表了什么呢？其實，“通”和“位”是氣動換向閥的重要概念，不同的“通”和“位”就構成了不同類型的氣動換向閥。
“位”，是指閥芯在工作時所具有的位置數量。所謂“二通閥”、“三通閥”、“四通閥”、“五通閥”是指換向閥的閥體上有兩個、三個、四個、五個各不相通、且可與系統中不同氣管相連的接口，不同氣路之間只能通過閥芯移位時閥口的開關來溝通。
以二位閥為例，其閥芯有兩個工作位置，如下圖

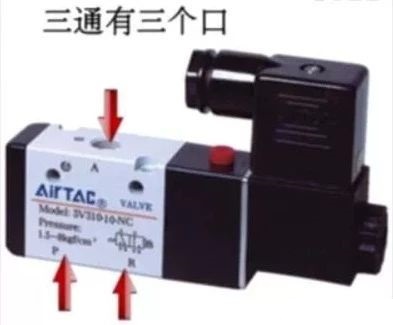

“通”是指閥體上有幾個工作口，三通就是指閥上有三個工作口，一個進氣P口，一個A口，一個排氣口。

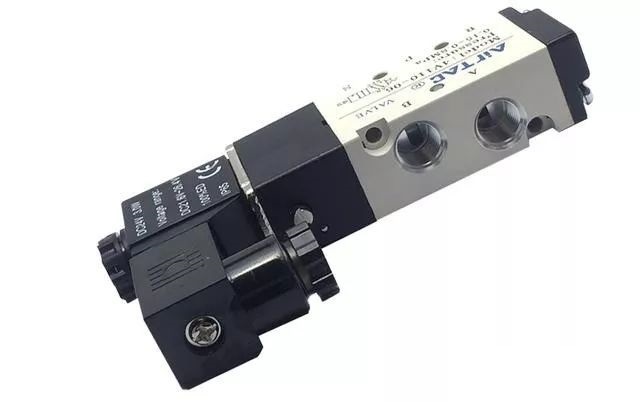

五通就是指閥體上有五個工作口，一個進氣P口，A口，B口，兩個排氣口

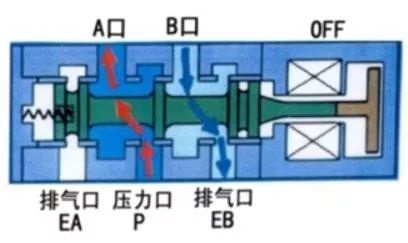

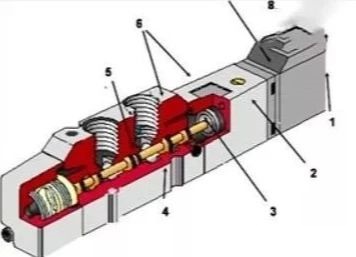

下圖為一個直動式兩位五通電磁閥，閥體上有五個口，分別是壓力口P口，工作口A口，B口，兩個排氣口。中間是閥芯，有兩個槽被密封圈分隔開來，分別是最左側的彈簧，用來抵住閥芯；和最右側的線圈和銜鐵。

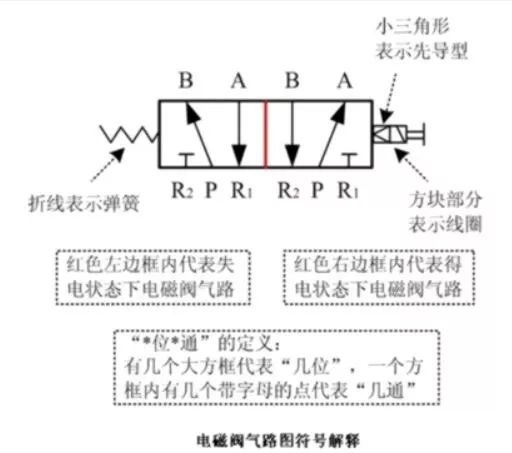

如有氣動元件符號，就更好理解了 ，在圖符上代表閥體的方形（內有箭頭或T線）有幾個就是幾位。以下圖為例，紅色豎線兩側分別有一個方形，因此為兩位。
而“通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有T線相交的點），就是幾通。例如下圖為三通。更確切來說是兩位三通。
(1)用方框表示閥的工作位置，有幾個方框就表示有幾“位”，上面兩個例子皆為為兩位；
(2)方框內的箭頭表示氣路處于接通狀態，但箭頭方向不一定表示氣體流動的實際方向；
(3)方框內符號“┻”或“┳”表示該通路不通；
(4)方框外部連接的接口數有幾個，就表示幾“通”；
(5)一般，閥與系統氣連接的進氣口用字母P表示；閥與系統回氣路連通的排氣口用R(有時用EA或EB)表示；而閥與執行元件連接的氣口用A、B等表示。
(6)換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，氣路一般應連接在換向閥的常態位上。
