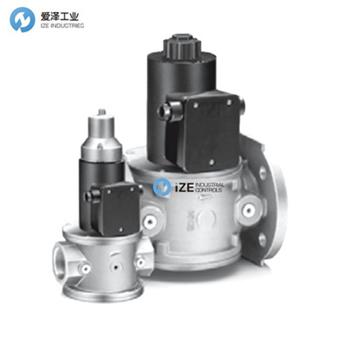

KROM SCHRODER電磁閥VG系列描述
堅固的VG系列燃氣電磁閥，用于保護和控制燃氣燃燒器和燃氣設備的空氣和燃氣供應。用于工業熱量產生的氣體控制和安全系統的重載應用。
Robust gas solenoid valves VG for safeguarding and controlling the air and gas supply to gas burners and gas appliances. For heavy duty use in gas control and safety systems in industrial heat generation.
KROM SCHRODER電磁閥VG系列特征
氣體安全閥
快速或慢速打開，可調節啟動燃氣率
流量可以受到限制
堅固的設計，使用壽命長
適用于高負荷循環
EC經過型式試驗和認證
AGA批準
Safety valves for gas
Quick or slow opening with adjustable start gas rate
Flow rate can be restricted
Robust design for a long service life
Suitable for high-duty cycling
EC type-tested and certified
AGA approved
KROM SCHRODER電磁閥VG系列技術數據
氣體類型：天然氣，城市燃氣，液化石油氣（氣態），生物甲烷（最大0.1％ - 體積硫化氫）-VG 6-15/10和僅VG..M型-或清潔空氣;其他氣體根據要求。在所有溫度條件下，氣體必須干燥，并且不得含有冷凝物
快/慢開速度：
VG..N：快開，0.5秒
VG..L：慢開，10秒
關閉時間：
VG..N，VG..L <1s
環境溫度：
-20至+ 60°C，不允許冷凝。儲存溫度：-20至+40°C
安全閥門：
符合EN13611和EN 161的A類，第2組
電源電壓：
220/240 VAC，+10/-15％，50/60 Hz
120VAC，+10/-15％，50/60 Hz
24VDC，+10/-15％
VG6-15/10的電氣連接：
插頭符合EN175301-803的插座
VG15-40/32的電氣連接：
帶EN 175301-803插座的插頭，可作為附件提供
電纜接頭：PG11，
連接端子：2.5mm2
VG40-65的電氣連接：
帶EN 175301-803插座的插頭，可作為附件提供，
電纜接頭：PG13.5，
連接端子：2.5 mm2
附件：IP54
工作周期：100％。
電磁線圈的功率因數：cosφ=1
電磁線圈絕緣：F級絕緣材料
開關頻率：
VG..N：最大30分鐘
VG..L：之間必須有20秒的時間
關閉再打開，使阻尼完全有效
閥殼：鋁
閥盤：NBR
內螺紋：Rp至ISO7-1
法蘭：ISO7005（DN 65至DIN 2501），PN 16
Technical data
Gas types: natural gas, town gas, LPG (gaseous), biologically produced methane (max. 0.1 %-by-vol. H2S)VG 6– 15/10 and VG..M versions only – or clean air;other gases on request. The gas must be dry in all temperature conditions and must not contain condensate.
Opening time:
VG..N: quick opening, 0.5s.
VG..L: slow opening, 10s.
Closing time:
VG..N, VG..L <1s.
Ambient temperature:
-20 to +60°C, no condensation permitted.Storage temperature: -20 to +40°C.
Safety valve:
Class A, Group 2 pursuant to EN 13611 and EN 161.
Mains voltage:
220/240 VAC, +10/-15%, 50/60 Hz,
120 VAC, +10/-15%, 50/60 Hz,
24 VDC, +10/-15%.
Electrical connection of VG 6–15/10:
plug with socket to EN 175301?-803.
Electrical connection of VG15–40/32:
-plug with socket to EN 175301-803, available as an accessory,
-cable gland: PG 11,
-connection terminal: 2.5 mm2.
Electrical connection of VG40?–65:
-plug with socket to EN 175301-803, available as an accessory,
-cable gland: PG 13.5,
-connection terminal: 2.5mm2.
Enclosure: IP 54.
Duty cycle: 100%.
Power factor of the solenoid coil: cos ? = 1.
Solenoid coil insulation: class F insulating material.
Switching frequency:
VG..N: max. 30/min.
VG..L: there must be a period of 20 seconds between
switching off and on again so that the damping is fully effective.
Valve housing: aluminium,
valve disc: NBR.
Internal thread: Rp to ISO 7-1.
Flange: ISO 7005 (DN 65 to DIN 2501), PN 16.
KROM SCHRODER電磁閥VG系列型號說明
Code | Description |
VG | Gas solenoid valve |
15–65 | Nominal size |
R | Rp internal thread |
02 | pu max. 200 mbar |
L | Slow opening, quick closing |
T | Mains voltage: 220/240 V AC, 50/60 Hz |
3 | Terminal connection box, IP 54 |
1 | Screw plug at the inlet |
D | With fl ow adjustment |
M | Suitable for biologically produced methane |
V | Viton valve disc seal |
Z | With rolling diaphragm |
愛澤工業(IZE_INDUSTRIES)特價經銷、常用KROM SCHRODER電磁閥型號：
KROM SCHRODER VG25R03NT6L1DMVZ
KROM SCHRODER VG8R03T6
KROM SCHRODER VG40R03NT33DMVZ
KROM SCHRODER VG6K03G
KROM SCHRODER VG6K05
KROM SCHRODER VG6R05
KROM SCHRODER VG8R03G
KROM SCHRODER VG8R05
KROM SCHRODER VG8R18
KROM SCHRODER VG10R01
KROM SCHRODER VG15/10R01
KROM SCHRODER VG15/10R01G
KROM SCHRODER VG15R02
KROM SCHRODER VG15R03
KROM SCHRODER VG15/12R18
KROM SCHRODER VG20R03
KROM SCHRODER VG25R03
KROM SCHRODER VG25/15R18
KROM SCHRODER VG40/32R02
KROM SCHRODER VG40R03
KROM SCHRODER VG40/33R10
KROM SCHRODER VG40/33F10
KROM SCHRODER VG50R03
KROM SCHRODER VG50F03
KROM SCHRODER VG50/39R10
KROM SCHRODER VG50/39F10
KROM SCHRODER VG65F02
KROM SCHRODER VG15TN02
KROM SCHRODER VG15TN03
KROM SCHRODER VG20TN02
KROM SCHRODER VG20TN03
KROM SCHRODER VG25TN02
KROM SCHRODER VG25TN03
KROM SCHRODER VG40TN01
KROM SCHRODER VG40TN03
KROM SCHRODER VG50TN01
KROM SCHRODER VG50TA01
KROM SCHRODER VG50TN03
KROM SCHRODER VG50TA03
KROM SCHRODER VG65TN01
KROM SCHRODER VG65TA01
KROM SCHRODER VG65TN03
KROM SCHRODER VG65TA03
KROM SCHRODER VG80TA01
KROM SCHRODER VG80TA03
