ENTRELEC導軌安裝接線端子ZS150技術參數
外形尺寸
凈寬：31毫米
凈高：119.4毫米
凈深度/長度：107毫米
凈重：318克
技術
額定橫截面：150平方毫米
間距：31毫米
連接類型：螺絲夾
功能：直通
級別數：1
連接容量主電路：
螺絲夾/柔性1x 50 ...150mm2
螺絲夾/柔性2x 0.5 ...10mm2
螺絲夾/剛性1x 35 ...185mm2
螺絲夾/剛性2x 0.5 ...16mm2
儀表類型：B14
額定電流（I n）：主電路309 A
Tap 57 A.
額定短時耐受電流（I cw）：持續1秒18000 A.
額定電壓（U r）：1000 V
額定脈沖耐壓（U imp）：12000 V
介電測試電壓：3820 V
污染度：3
電力流失：9.9瓦
防護等級：ACC。符合IEC 60529，IEC 60947-1，EN 60529主終端IP10
絕緣材料：聚酰胺
DIN導軌安裝：
TH35-7.5（35 x 7.5 mm安裝導軌）acc。符合IEC 60715
TH35-15（35 x 15 mm安裝導軌）符合IEC 60715
擰緊扭矩：ACC.IEC 60947-1 20 N·m
技術UL / CSA
最大工作電壓UL / CSA：主電路1000 V
連接容量主電路UL / CSA：螺絲夾/剛性1x 2 ... 350 AWG
連接容量UL / CSA：
螺絲夾/剛性20 ... 8 AWG
擱淺350 AWG
可燃性根據UL94：V-0
環境的
環境空氣溫度：操作-55 ... + 110°C
存儲-55 ... + 110°C
Dimensions
Product Net Width:5.2 mm
Product Net Height:50.9 mm
Product Net Length:40.2 mm
Product Net Depth / Length:40.2 mm
Product Net Weight:5.5 g
Technical
Rated Cross-Section:2.5 mm2
Spacing:5.2 mm
Connection Type:PI Spring
Function:Feed-through
Number of Levels:1
Connecting Capacity Main Circuit:
Spring Clamp / Flexible 1x 0.22 ... 2.5 mm2
Spring Clamp / Rigid 1x 0.2 ... 4 mm2
Spring Clamp / With Insulated Ferrrule 1x 0.22 ... 2.5 mm2
Spring Clamp / Without Insulated Ferrule 1x 0.22 ... 2.5 mm2
Spring Clamp / With Twin Ferrule 2x 0.22 ... 0.5 mm2
Gauge Type:A2 / 2.3 mm Dia.
Rated Current (In):Main Circuit 24 A
Rated Short-time Withstand Current (Icw):for 1 s 300 A
Rated Voltage (Ur):1000 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:2200 V
Pollution Degree:3
Power Loss:0.8 W
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:11.0 mm
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 600 V
Connecting Capacity Main Circuit UL/CSA:
Spring Clamp / Rigid 1x 26 ... 12 AWG
Spring Clamp / With Insulated Ferrrule 1x 26 ... 14 AWG
Spring Clamp / Without Insulated Ferrule 1x 26 ... 14 AWG
Connecting Capacity UL/CSA:Stranded 12 AWG
Flammability According to UL94:V-0
Short-Circuit Current Rating (SCCR):100 kA
Environmental
Ambient Air Temperature:Operation -55 ... +110 °C
Storage -55 ... +110 °C

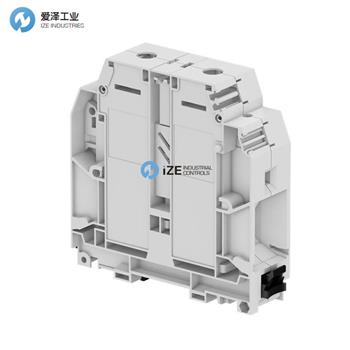

ENTRELEC導軌安裝接線端子ZS150
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件ENTRELEC導軌安裝接線端子系列產品列表：
ENTRELEC導軌安裝接線端子ZS150
ENTRELEC導軌安裝接線端子ZS150-BL
ENTRELEC導軌安裝接線端子ZS150-YL
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于ENTRELEC導軌安裝接線端子ZS150的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
有關ENTRELEC導軌安裝接線端子ZS150更詳細的信息或者購買法國ENTRELEC相關產品，請致電愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.www.agcjj.cn.
ENTRELEC導軌安裝接線端子ZS150 1SNK531010R0000技術參數
