EPH控制器GC1/XX19產品簡介
GC1/XX19晶體管直流調節器采用四象限運行，這意味著左右手驅動和制動模式均可實現無級調速。可用的版本包括歐洲格式的100 x 160mm或100 x 181 mm的插卡。帶有模塊托架的低壓導軌，用于35 mm安裝導軌、卡扣，直至完整的外殼設計，防護等級最高可達到IP65。并網晶體管控制器具有時鐘脈沖寬度調制晶體管輸出級?？刂齐娮釉m用于控制永磁直流電機，模擬測速發電機安裝在電機上或帶EMF和I x R補償（控制范圍有限）。
通過增量編碼器的附加打印可以實現增量反饋。
晶體管控制器具有各種控制輸入，所有控制輸入均與電源電流隔離。其中包括在兩個旋轉方向上單獨連接的控制器使能信號，設定點使能，在停用后將驅動器減速至靜止，以及控制電壓為±10V或0至10V的設定值規格。一個額外的可切換旋轉方向輸入。
此外，控制器可以在故障后通過復位輸入重新投入運行，而不必將電源與主電源斷開。輸出以光耦輸出的形式提供，用于待機監控和監控電流和速度監控。
EPH控制器GC1/XX19技術資料
電源
? 寬范圍輸入115VAC -230VAC±10％
電氣連接
? 可插拔螺釘接線端子或DIN 41612F連接器條帶附件
? 根據需要：外殼型號，用于安裝板安裝的模塊托架或DIN導軌。
調整
級聯控制回路
? 帶有下級電流控制器控制器的速度控制器
? 精密速度控制器，控制范圍高達1：1000
? 通過電壓0 ..±10V（輸入N參考）的命令值
? 帶有IxR或模擬轉速計的反饋EMF（可通過跳線選擇）或可選的附加打印機用于增量編碼器
I控制器
? 最大電流限制，電壓0 .. + 10V（輸入I最大值）
? 電樞電流測量的反饋
動力單元
? 具有IGBT或MOSFET的晶體管輸出級
? 時鐘頻率PWM約。為20kHz
內部電源電壓
? 集成在附加打印件上
? 主開關模式電源
? 無需額外的外部電源電壓
控制輸入
? 與電源隔離
? 10-30VDC時高活性
邏輯
? RF1（控制器啟用方向1）
? RF2（控制器啟用旋轉方向2）
? SF（設定點釋放）
? 重置（發生故障時）
? 旋轉方向（對于單極性n默認）
控制輸出
? 潛在的自由網絡
準備（BTB）
? 通過單獨的光耦合器
監視器（未校準）
? 共同參考
? N監控（監控發動機轉速）
? I監控（監控電機電流）
調整參數前面板
N控制器
? P和I組件可通過電位計單獨設置
? 最大速度可通過電位計調節
? 通過電位計可調節IxR補償
I控制器
? 額定電流可通過電位計調節
斜坡發電機n設定值
? 高電平和返回時間可通過電位計單獨調節
LED的前面板
? LED綠色表示“電源電壓存在”
? LED紅色表示“故障”
? 黃色LED用于指示“設定點啟用激活”
? LED黃色表示“電機過載”
鎮流器
? 集成鎮流器電路
? 集成鎮流電阻
? 可通過接線端子安全功能聯系附加的鎮流電阻
? 短路/接地故障檢測
? 檢測欠電流或電源過電壓
其他
? 其他功能通過內部焊橋和集成的可編程邏輯器件實現
? 可通過內部附加組件設置其他參數。

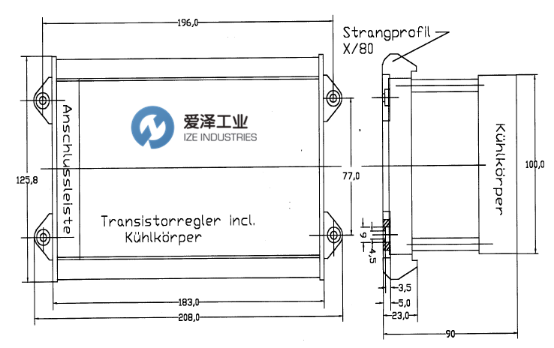

EPH控制器GC1/XX19尺寸大小

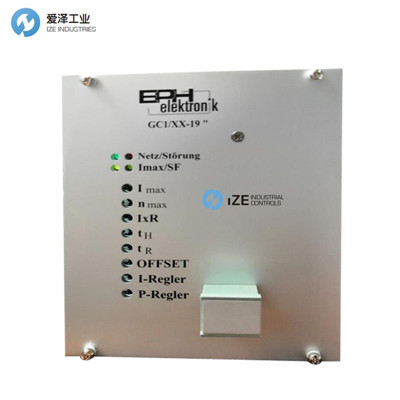

EPH控制器GC1/XX19
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件EPH控制器系列列表：
EPH控制器GC1/xx-312c
EPH控制器GC1 050
EPH控制器GC1 125
EPH控制器GC 15
EPH控制器GC 10
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于EPH控制器GC1/XX19的疑問，請隨時與我們聯系（021-31006702）。我們將盡全力解決您的問題。
有關EPH控制器GC1/XX19更詳細的信息或者購買EPH相關產品，請聯系愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.www.agcjj.cn.
EPH控制器GC1/XX19技術參數
