美國DYNAPAR編碼器ST5/DT5系列尺寸及參數選型
美國NORTHSTAR編碼器ST5/DT5系列特性描述
電氣參數
輸入電壓要求：5-26 V DC
電流要求：每個傳感器模塊典型值為95 mA，加上線路驅動器負載
輸出信號：
IC-WE差動線路驅動器：150mA，接收器或信號源
頻率響應：0 - 120kHz數據和索引
抗噪聲：經EN61326-1測試
電氣抗擾度：反極性和短路保護
連接器：10針工業負載鎖定，密封
NEMA 4和12，IP65; MS連接器或豬尾
機械參數
孔徑：5/8 〃至2-7 / 8 〃
安裝配置：4.5〃56 C-Face安裝
或用于NEMA MG1標準的140 C面安裝
最大。軸速：7,000 RPM
需要的軸長：0.7〃min
允許軸端游：+0.050“/ - 0.125 〃
允許軸徑向跳動：0.005〃TIR
加速度：最高3,600轉/秒
外殼材料：鋁
重量：3.6磅。
環境
工作溫度范圍：
標準：-40°C至+ 100°C
擴展：-40°C至+ 120°C
存儲溫度范圍：-40°C至+ 120°C
震驚：300 G的最小值。
振動：20 G @ 5-2000 Hz頻譜
濕度：高達98％（非冷凝）
ELECTRICAL
Input Voltage Requirement: 5-26 Volts DC
Current Requirement: 95 mA typical per sensor module plus line driver load
Output Signals:
IC-WE Differential Line Driver: 150mA, sink or source
Frequency Response: 0 - 120kHz Data & Index
Noise Immunity: Tested to EN61326-1
Electrical Immunity: Reverse polarity and short circuit protected
Connector: 10 pin industrial duty latching, sealed
NEMA 4 &12, IP65; MS connector or pig-tail
MECHANICAL
Bore Size: 5/8 〃 to 2-7/8 〃
Mounting Configuration: 4.5 〃 56 C-Face Mount
or 140 C-Face Mount for NEMA MG1 Standards
Max. Shaft Speed: 7,000 RPM
Shaft Length Required: 0.7 〃 min
Allowable Shaft End-Play: +0.050 〃/-0.125 〃
Allowable Shaft Runout: 0.005 〃 TIR
Acceleration Rate: 3,600 rpm/sec max
Housing Material: Aluminum
Weight: 3.6 lbs.
ENVIRONMENTAL
Operating Temperature Range:
Standard: -40°C to +100°C
Extended: -40°C to +120°C
Storage Temperature Range: -40°C to +120°C
Shock: 300 G’s Min.
Vibration: 20 G’s @ 5-2000 Hz spectrum
Humidity: Up to 98% (non-condensing)
DYNAPAR編碼器ST50512LC04BVCC
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件型號：
DYNAPAR編碼器ST50512LC04BVCC
DYNAPAR編碼器ST50512LC04BVFF
DYNAPAR編碼器ST50512LC04CVCC
DYNAPAR編碼器ST50512LC04FVCC
DYNAPAR編碼器ST50512LC04PVCC
DYNAPAR編碼器ST50512LC05CVCC
DYNAPAR編碼器ST50512LC06CVCC
DYNAPAR編碼器ST50512LC06PVCC
DYNAPAR編碼器ST50512LC06PVTT
DYNAPAR編碼器ST50512ZC04B5FF
DYNAPAR編碼器ST50512ZC04BVCC
DYNAPAR編碼器ST50512ZC04CVCC
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的首選渠道。
如果有任何關于DYNAPAR編碼器ST50512LC04BVCC的疑問，請隨時與我們聯系，（021-3100 6702），我們將盡全力解決您的問題。
有關DYNAPAR編碼器ST50512LC04BVCC更詳細的信息或者購買美國DYNAPAR相關產品，請聯系愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.www.agcjj.cn.

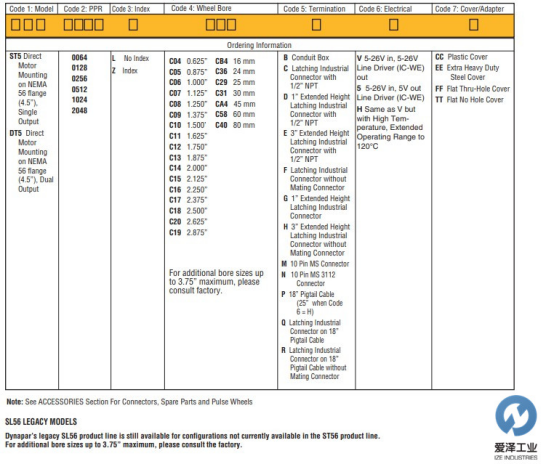

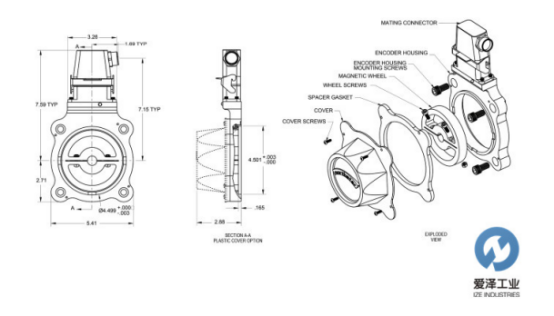

DYNAPAR編碼器ST50512LC04BVCC外觀尺寸及參數選型
