上期我們說到在液壓系統中為了防止系統中的壓力增加，變得太高時其最弱的線路損壞，需要安裝一個限壓閥來保護系統
現在請看動畫演示

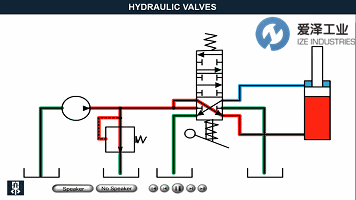

當壓力增加到超過限壓閥的設定值時，閥門將打開與油箱的連接。
當活塞桿到達其終點位置時，流量可以向下流到氣缸。
如果閥門已設定正確的系統，即使活塞桿處于最終位置，它也能管理到達的壓力水平。
現在如果在方向閥處于空檔位置時，強力加載活塞桿將會發生什么？
如果我們試圖通過改變方向閥的位置來提升負載并將泵與氣缸正側連接，方向閥右側的較高壓力和泵內部泄漏導致油開始流向泵。而不是在相反的方向上，這導致活塞桿被壓下，直到系統中的壓力超過由活塞桿上的力引起的壓力。▼▼▼
請看動畫演示

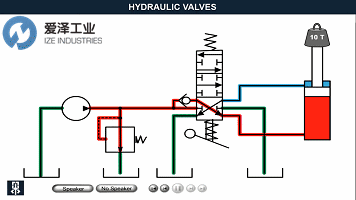

通過在方向閥之前正確放置止回閥可以防止這種情況。
這稱為負載保持閥。
因為它保持負載直到來自泵側的壓力超過氣缸側的壓力。

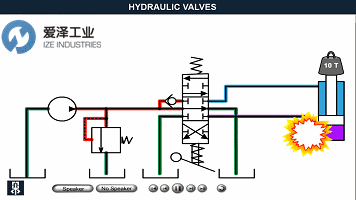

在這里我們看到與之前相同的系統，當方向閥處于空檔位置時，如果來自上方的強大外力加載活塞桿會發生什么？
請看動畫
當油被截留在活塞和方向閥之間時，氣缸加側的壓力將迅速增加。如果壓力過高，軟管在這種情況下也會破裂。

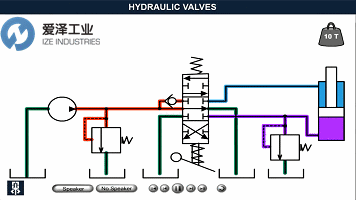

為防止這種情況發生，必須在系統中安裝另一個限壓閥。 我們將閥門稱為沖擊閥，并將其安裝在氣缸和方向閥之間。
產生的結果是壓力受到?jīng)_擊閥的限制，當壓力超過閥門設定值時，沖擊閥打開與油箱的連接。
在相應的沖擊下在氣缸副側發生什么？
當活塞桿向下移動并且副側的體積增加時，由于那里的油量被困住，壓力將在那一側下降。 如前所述，可能出現空化和柴油效應的現象。

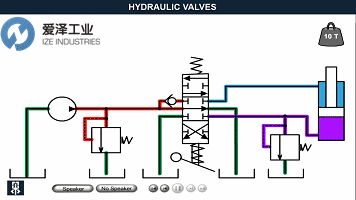

通過在氣缸副側及油罐之間安裝止回閥可以防止氣蝕或柴油效應，我們稱之為抗氣蝕閥
因為當它打開時，如果在那里產生真空，它將被壓入氣缸側。

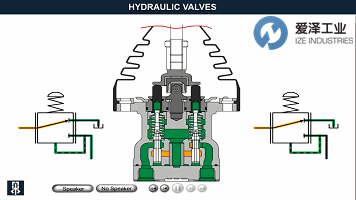

減壓閥將系統某一部分的壓力限制在低于系統最大壓力的水平。 通常，無論主電路中的壓力如何變化，它們也將子系統中的最大壓力保持在恒定值。
當分支管路中的流體壓力達到設定值時，通道中的油壓提升閥門滑塊，滑塊在進口和出口之間關閉。
彈簧外殼與油箱連接，以防止液壓鎖定。 梭閥與多個入口連接，但僅與一個出口連接。 具有最高壓力的油連接到出口。 通過密封鋼球封閉壓力最低的入口。
在使用梭閥時，其中幾個不同的信號可以在同一功能上激活一個或者如果需要優先考慮不同的壓力（當幾個不同的信號可以在同一個功能上激活一個閥門時，或者如果需要對不同壓力進行優先級排序時，可以使用梭閥）。
伺服閥原則上是一系列可變減壓閥。 這意味著閥門可以將輸入的服務器壓力降低到較低的輸出控制壓力。
通過這種壓力，可以可變地控制方向閥，從而可以改變用戶的移動速度。▼▼▼
